特点
·符合IEC61508系统规范,TUV认证等级SIL-4
·基本流量,用作执行器先导阀,工作压力范围宽,压差
·PTFE平衡环,石墨填充PTFE密封,减少摩擦和粘附
·线圈为金属外壳,不锈钢H级绝缘材质
·低功耗设计
·低温应用设计
·标准DC线圈带峰值抑流二极管及金属外壳
·电磁阀符合相关的EC规范
概述
压差 0- 10 bar [1 bar = 100kPa]
粘度 65cST (mm2/s)
响应时间 75-100 ms
与流体接触的阀体材料
确认与阀体接触的介质在允许使用的介质范围内

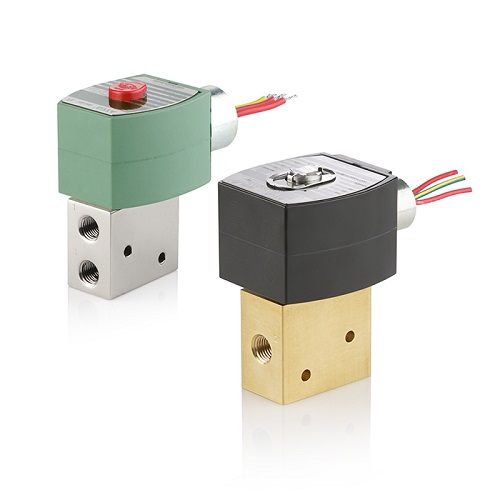

黄铜阀体 不锈钢阀体
阀体 黄铜 AISI 316LＳＳ
阀杆 不锈钢 不锈钢
阀芯套筒 不锈钢 不锈钢
动静铁芯 不锈钢 不锈钢
弹簧 不锈钢 不锈钢
密封 FPM, VMQ或(F)VMQ FPM,VMQ或(F)VMQ
平衡环 PTFE PTFE
产品选型指导
步
选择基本型号,包括代表螺纹标准的前缀字母,见前页的参数表。
示例:8327B001
第2步

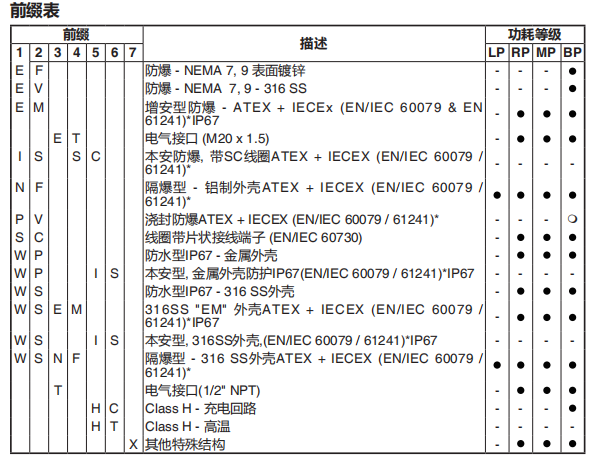

选择(组合)前缀,见前页的参数表和本页的前缀表,注意符合相关的功耗等级。
示例: NF
第3步
选择(组合)前缀,见本页的后缀表,注意符合相关的功耗等级。
示例: MS
第4步
选择电压,见下页的标准电压。
示例:230V / 50/60Hz
第5步
型号/订购号
示例:
NF 8327B001 MS 230V/ 50/60 Hz
电磁阀温度范围的相关说明
阀的温度范围 阀的温度范围(TS)取决于密封件的材质,正常工作情况下的介质的性质(例如:蒸汽)

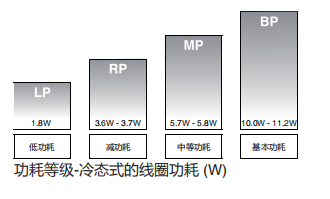

电磁头的温度范围 电磁头的温度范围取决于线圈的功耗等级(LP,RP,MP或BP)和必须遵循的规范
温度范围 电磁阀整体的工作温度范围是上述两者的上下限之间。

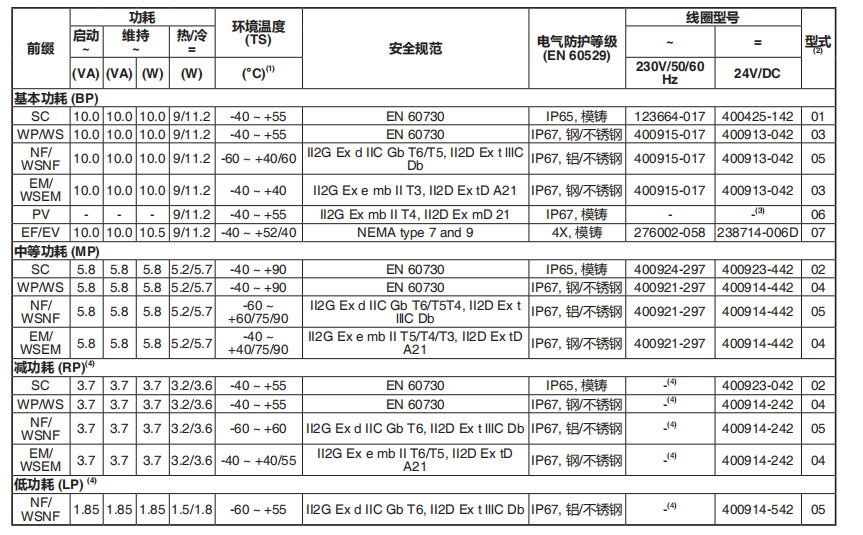

电气特性
线圈耐温等级 F
电气规范 IEC 335
标准电压： DC(=) 24V - 48V
AC(~)24V - 48V -115V - 230V/50/60Hz;可提供其他电压或60Hz电压产品
(1)温度与密封材质有关
(2)见下页的尺寸图
(3)经认证的电磁头工作温度范围
(4)符合ATEX标准线圈和维修包,请咨询ASCO
(5)AC(~)限于127V/50/60Hz或125V/DC
-不可用
可选项
·Ex mb/mD(前缀“PV")电磁头可以提供不同长度的导线
·符合"UL","CSA"标准的认证
安装
·发货时附多种语言版本安装使用说明书
·无安装方向限制
·阀体上有安装孔
·标准接管螺纹8= NPT(ANSI 1.20.3); G=G (ISO 228/1)

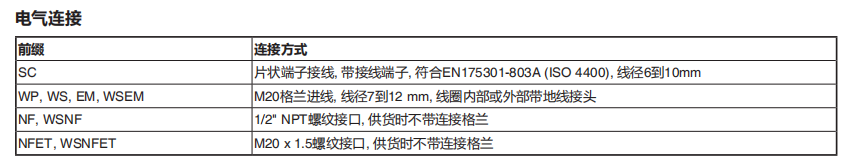

·Ex e mb前缀"EM":电磁头外壳上带有格兰,适合导线外径尺寸7到12mm,线圈内部或外部带地线接头
·不提供电缆接线格兰
·有金属外壳的DC线圈带有涌流的二极管
·符合IEC 61508(SIL)标准的阀都需带有具备保护功能的的消音器(见本系列)
