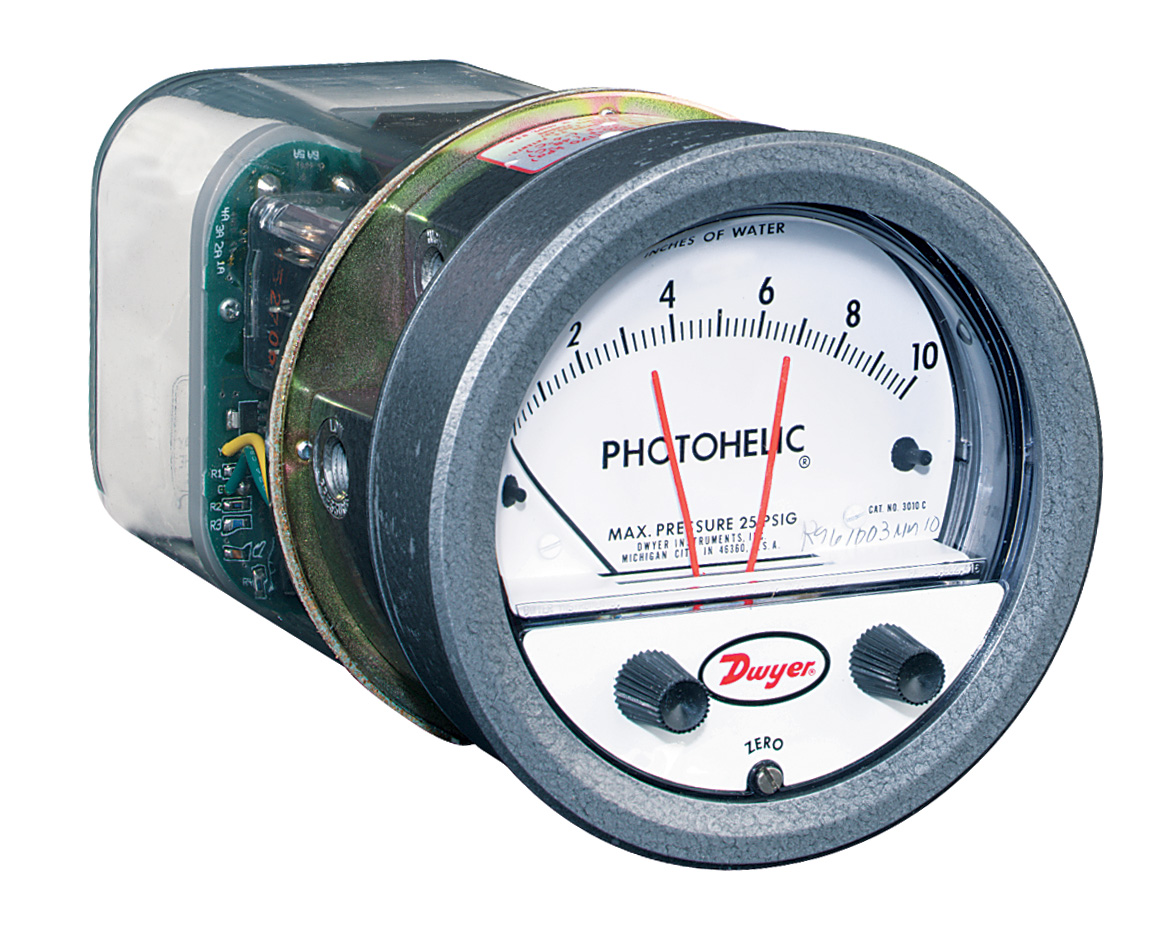

Photohelic差压开关/表是具有多功能，高重复性的差压开关和高精度差压表的组合，差压表采用了经时间考验的Magnehelic的设计。Photohelic测量并控制空气和可兼容气体的正压、负压或差压。标准型号承压为25psig ( 1.7bar)，可选择35(2.4）或80 (5.5bar) psig。36000S型号可测量到6000psig (413bar)，承压9000psig (620bar)。两个光电管带动双刀双掷继电器用于低/高限制控制，在仪表前部的旋钮很容易调整设定点。每个设定点的死区只有一个指针宽度-小于满量程的1%。两个设定点可以连锁来预防死区的变化-适用子控制风扇、泵等。差压表读数是持续的并且不会被开关动作影响，掉电也不受影响。可选差压量程从低压0-.25”(0-6mm)水柱到30 psig (21 bar) ；正压表6000 psig ( 413 bar)。
PHOTOHELIC怎样触发开关
在一般情况下，德威尔开关/差压表在高限和低限之间设定点。当差压变化达到一个设定点，射向光电管的红外光会被旋状遮光器阻断，产生的光敏晶体管信号被电子放大，来驱动隶属于它的双刀双掷继电器，这样,使开关动作在闭合和打开间的死区是满刻度的1%或更小一正好足够保证确定位置，避免震荡。
继电一变压器特点
塑料外壳保护着所有电子部件。电路整合在玻璃环氧印刷电路板和阻燃接线盒(对A3000系列)
PHOTOHELC开关/差压表的应用
在差压开关/表的两个系列中，可以很方便地看到差压和使用高低限开关。对于OEM制造商和工厂用户来说，Photohelic差压开关/表被用来在以下情况下控制差压、空调系统、洁净室、液动和气动控制系统、原料处理设备、烟气排放系统的控制或报警、控制空气设备中差压、及呼吸和血压监护系统。
技术指标
差压表技术指标
介质:空气和不易燃,兼容气体
材质:请向广家咨询
精度:在70°F(21.1°C)时为满刻度的±2%。一0型号为±3%，-00型号为±4%
psig (2.41 bar)，HP选项; 80 psig (5.52 bar) 36003S - 36010S;150 psig(10.34 bar) 36020S和更高;1.2×满刻度差压
连接件:1/8”NPT内螺纹

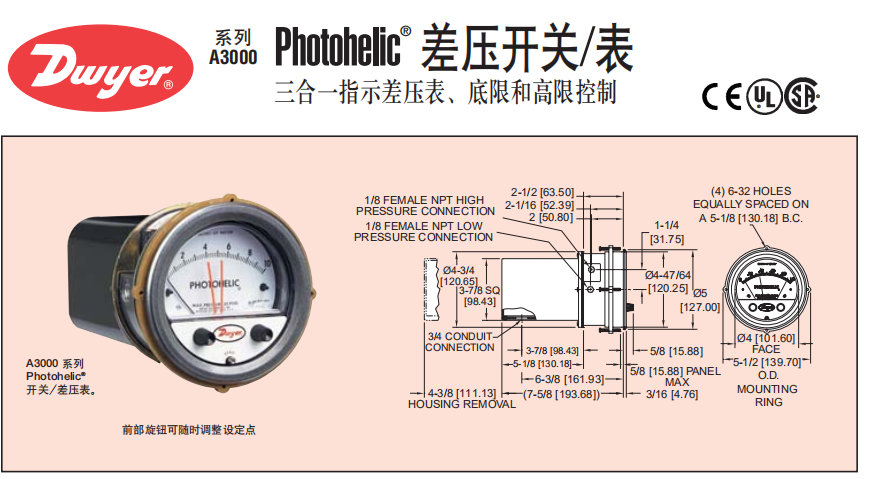

尺寸:表盘为4"(101.6 mm)，5" (127 mm)外径.x8-1/4"(209.55 mm)
重量:4 ib (1.81 kg)
开关技术指标
开关类型:每个设定点有两个C型继电器(双刀双掷)
重复性:满刻度的±1%
电气指标:10A@ 28 VDC,10A @120，240 VAC
电气接头:旋紧接线端
电源:120 VAC，50/60Hz;可选择240 VAC &24 VAC。
安装定位:膜片在垂直方向。其他的位置方位请向厂家咨询
设定点调节:通过在表面可调节的旋钮
机构认证:UL,CSA，CE
