DWYER 阀组控制仪

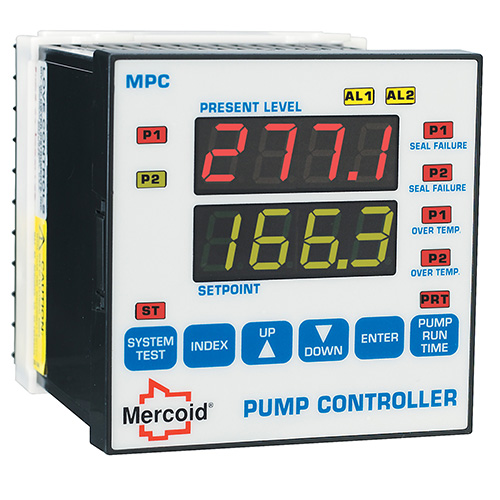

Mercoid的MPC全功能泵组控制仪尺寸为标准的1/4DIN，带有多种控制功能。它能和液位变送器配合来显示当前液位和主要设定点值。MPC控制仪可编程根据液位来控制两个单刀双掷的继电器进行两位控制:用于一台或两台泵，阀门，或其它装置。另外它还带有两个可编程的报警开关输出，并带有报警指示。

MPC功能强大，编程使用容易，面板的防护等级为NEMA 4X(IP66),可用于室外安装。它组合了很多功能，无需像过去那样在泵组控制系统采用很多元器件，配件附件等。

功能

·当运行两台泵时，交替运行可以减少泵的磨损。在交替运行中，当有泄漏或过热问题时会将另外一台正常的泵设置为主泵，并且停止这台辅泵。

·当使用带有水分传感器的潜水泵时，MPC带有的指示灯能够提供密封泄漏报警。

·当使用带有热敏元件的泵时，MPC带有的指示能提供过热报警，并且停运水泵。可选择自动或者手动复位来控制泵在冷却下来后重新运行。

·对泵密封泄漏或过热，可编程报警指示。

·当控制两台泵时，可选启动。当掉电后电源恢复时，可选0-60秒时间来避免受到大电流的冲击。

·自带24VDC电源可为变送器回路供电。

·按面板上的按钮即可显示泵的总运行时间。

·自测功能能够模拟输入信号来确认泵的运行和编程准确无误。

·可选择锁定编程和设定点的配置。

·过程输入信号可以再变送为电流信号(4- 20 mA)或电压信号(2– 10VDC)*。

*标准型的MPC是按电流信号配备，如果需要电压信号型，请加后缀"-RV”"。

技术指标

输入:可选4(或0)- 20 mA DC或2(或0 ) - 10 VDC。

输入阻抗:电流=10Ω;电压=100 KΩ。

输出额定值:

控制用继电器:单刀双掷，10A @ 240 VAC res.，1/4 hp @120 VAC，1/3 hp @240 VAC;

报警用继电器:单刀单掷，3A @ 240 VAC res.，1/10 hp @120 VAC。

控制方式:两位，反相（泵出)，正相(泵入) 。

电源:100 - 240 VAC，  10%-15%，50-400 Hz，单相;132-240VDC，  10%-15%。

功率消耗:7.5VA。

精度:满刻度的± 0.25，±1个数字位。

显示:两排4位,7段0.56"高LED。

显示分辨率:1位。

备份数据:非易失性存储器(无需电池)。

通讯:RS-232或带Modbus协议的RS-485。

环境工作温度/湿度: 14- 131°F(-10- 55℃）/0 - 90%在104°F(40°C)不结露，10-50%在131°F(55°C)不结露。

重量: 16 oz.(454 g)。

面板防护等级:UL 4X (IP66)。

环路供电(隔离):24 VDC@50 mA，需稳压。

密封泄漏械障(水分传感器):

Power: 2.5 VDC;

电流:3微安;

分辨率:10K到500K Ω，每10K Ω一个等级。

认证: CE, cUL, UL.

MPC系列，全功能泵组控制仪

附件

防护外壳，NEMA 4X(IP66)。

配套的液位变送器见Mercoid系列的SBLT2和PBLT2。

选项

RS-232通讯。加后缀-232

RS-485 Modbus-RTU通讯。加后缀-485
