DWYER DH系列

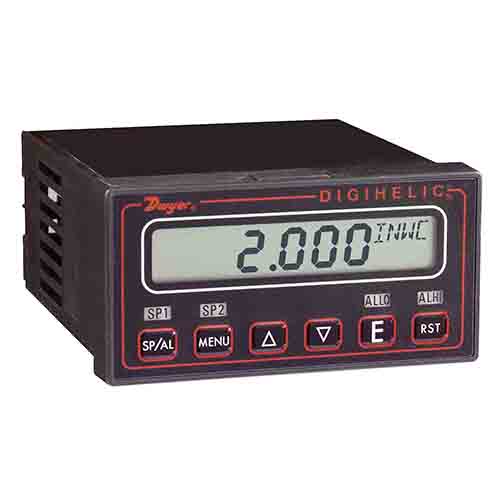

德威尔DH系列Digihelic差压显示控制仪是一个3合1装置，拥有一个数字显示差压表、控制继电器开关和一个带有电流输出的变送器。结合这三个功能，将几套装置压缩到一个产品，从而减少了存货，节约了安装时间和成本。Digihelic是压力、风速和流量测量的理想设备，量程为5-100英寸水柱时精度达到满刻度的0.5%。

The Digihelic允许在压力、风速或者流量测量中选择常用的工程单位。两个单刀双掷控制继电器带有可调死区，并带有4-20mA定标输出。DH系列在电源的使用上具有灵活性，可使用120/220 VAC ，也可使用控制面板常用的24 VDC。

可使用菜单键进入五个简化分菜单进行，级别﹔选择压力，风速或者流量测量;选择工程单位;流量传感器时的K系数选择;在流量应用中选择的矩形或圆形输送管;设定点控制或者设定点的报警。报警有高限报警、低限报警或者高/低限报警;自动或者手动报警复位﹔滞后报警;低、高值记录;不稳定过程数字阻尼;可4-20mA定标输出来满足不同应用的量程范围;Modbus通讯录;和现场校准。

所有这些特点放在一个产品中，这样就很容易看出为什么Digihelic是你需要的设备来满足所有的压力应用。

应用

·集尘袋过滤器

·输送管的流量测量

·工业炉的气流

·过滤器状态

·洁净室压力

·通风气流

·制药或者生物医学的手套压力

·输送管或建筑物的静压

·风门控制

·风扇控制

技术指标

介质:空气和不可燃，兼容气体

材质:请向厂家咨询

外壳材料:ABS塑料，UL批准94-V-O。

精度:在77°F(25°C)为±0.5%包括滞后性和重复性

稳定性:每年<±1%

压力范围:3倍量程

温度范围:32-140°F (O-60°C)

补偿温度范围:32-140°F (O-60°C)

热效应:0.020%/°F (0.036/°C)从77°F(25°℃)

电源:高电压= 100-240 VAC，50-400H比或者132-240 VDC

低电压=24 VDC ±20%

电力消耗:

低压电力=24 VDC-130 mA

高压电力=100-240 VAC，132-240 VDC-7VA

输出信号:4-20 mA DC900欧姆

零点、范围调整:通过菜单调整

响应时间:250 ms。

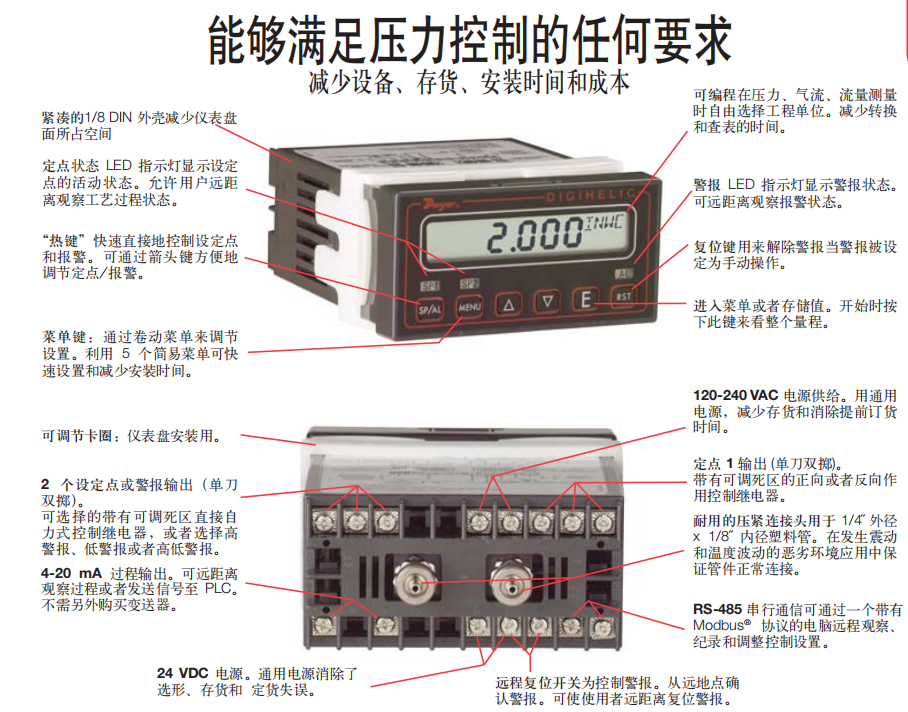

显示:4位液晶显示0.4”高设定点和报警状态LED指示灯

电气连接:旋紧接线端

连接件:压紧接头，使用1/8"内径×1/4”外径管(3.175 mm内径×6.35 mm外径)。

防护指标:表面设计满足NEMA 4X (IP66)。

安装定位:在水平面上安装部件

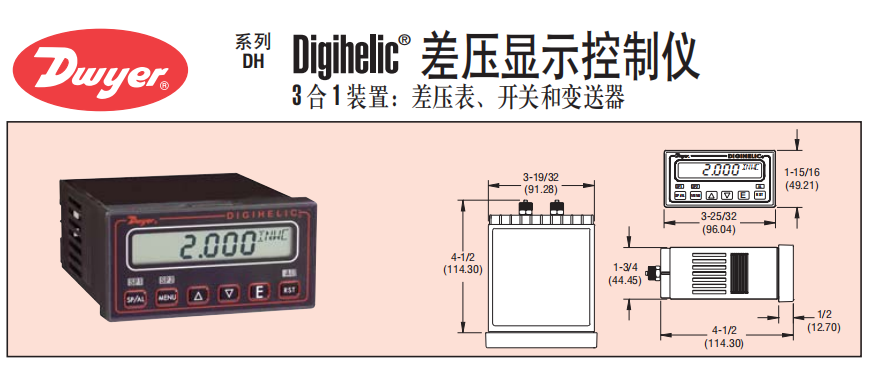

尺寸:1/8 DIN

开孔尺寸:1.772 x 3.620 in (45 x 92 mm)

重量:14.4 oz.(408 g)

串行通信:Modbus RTU, RS485,9600波特

开关技术指标

开关类型:2个单刀双掷继电器。

电气指标:8 Amps 240 VAC阻抗。

设定点调节:可通过表面按键调节。
