特点

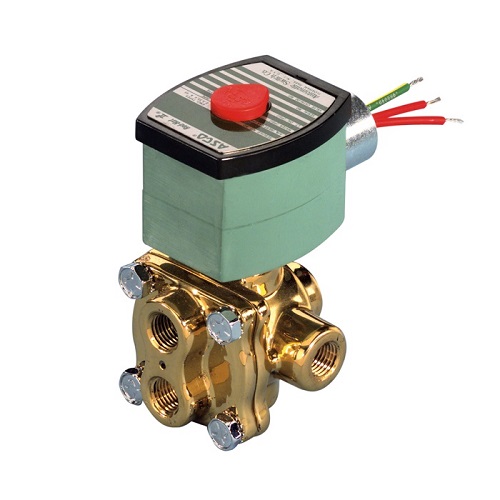

·黄铜阀体,4/2,单线圈或者双线圈,适用于控制双作用气缸

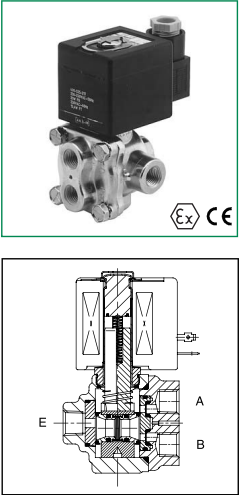

·直动式,大流量滑阀结构
·采用弹簧加载的弹性密封材料,实现无泄漏
·无压差
·电磁阀符合相关的EC规范
概述
压差 0 - 9 bar [1 bar = 100kPa]
粘度 65cST (mm2/s)
响应时间 20- 40 ms
与流体接触的阀体材料
确认与阀体接触的介质在允许使用的介质范围内
黄铜阀体 不锈钢阀体
阀体 黄铜 AISI 304 SS
阀芯套筒 不锈钢 不锈钢
动静铁芯 不锈钢 不锈钢
阀芯弹簧 不锈钢 不锈钢
密封 NBR NBR
阀座 强化PTFE 强化PTFE
阀瓣 PA PA
阀芯 NBR NBR
阀瓣密封 FPM FPM
屏蔽环 铜 铜

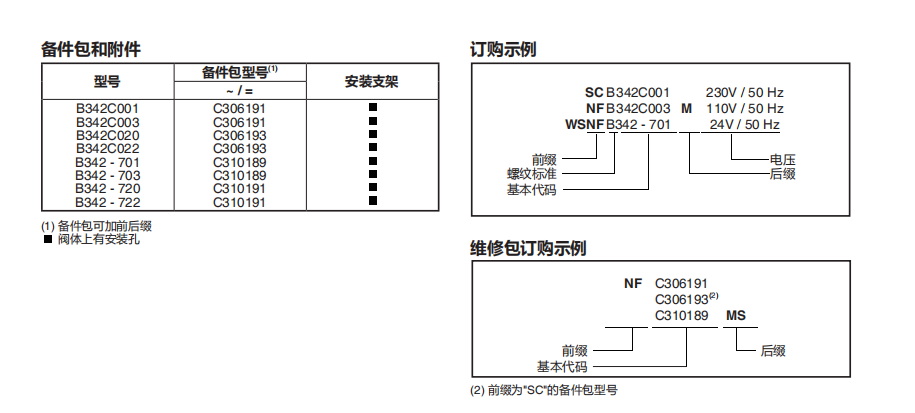

产品选型指导
第1步
选择基本型号，包括代表螺纹标准的前缀字母,见上页的参数表。
示例:B342C001
第2步
选择(组合)前缀,见上页的参数表和本页的前缀表,注意符合相关的功耗等级。
示例: NFET
第3步
选择(组合)前缀，见本页的后缀表，注意符合相关的功耗等级。
示例: MS
第4步
选择电压,见下页的标准电压。
示例: 24V/ 50Hz
第5步
型号/订购号。
示例:
NFET B342C001 MS 24V/ 50 Hz
电磁阀温度范围的相关说明
阀的温度范围 阀的温度范围(TS)取决于密封件的材质,正常工作情况下的介质的性质(例如:蒸汽)

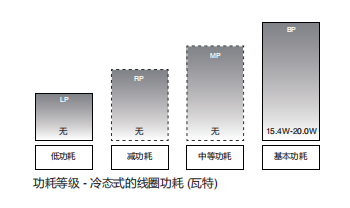

电磁头的温度范围 电磁头的温度范围取决于线圈的功耗等级(LP,RP,MP or BP)和必须遵循的规范
温度范围 电磁阀整体的工作温度范围是上述两者的上下限
电气特性
线圈绝缘等级 F
电气规范 lEC 335
标准电压： AC(~)24V - 48V -115V- 230V/50Hz;可提供其他电压或60Hz电压产品

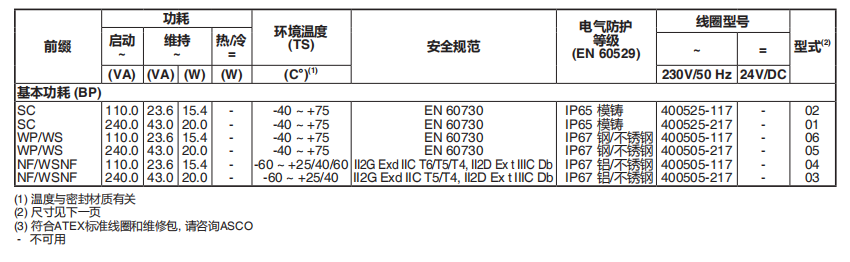

电气连接
前缀 连接
SC 片状端子接线,带接线端子,符合EN175301-803A (ISo 4400),线径6到10mm
WP, WS M20格兰进线,线径7到12 mm,线圈内部或外部带地线接头
NF, WSNF 1/2" NPT螺纹接口,供货时不带连接格兰
可选项
·符合"UL","CSA"标准
·1/2" NPT(前缀"T")和M20x 1.5(前缀“ET")电气接口(铝制或316 SS)适用于钢制外壳
·线圈内置特殊的峰值抑流/整流电桥(四个二极管)
安装
·发货时附多种语言版本安装使用说明书
·无安装方向限制
·警告:双线圈不可同时通电
·双线圈结构,一个线圈可以脉冲通电或持续通电,通电时间0.1s
·标准接管螺纹B=NPT(ANSI 1.20.3)
·可提供相关认证
