特点

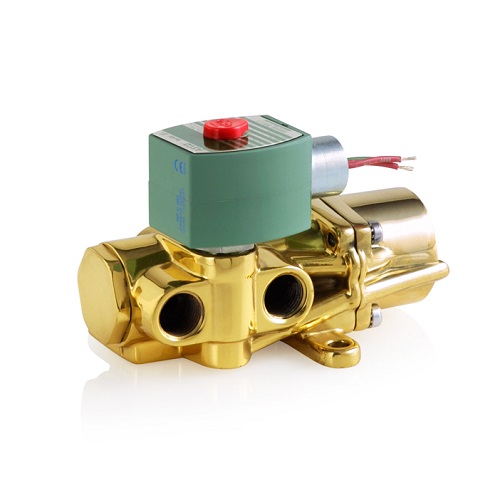

·结实的黄铜阀体电磁阀(单作用或者双作用)用于大流量应用

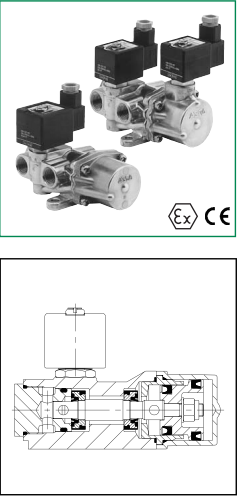

·结构底座和阀瓣保证了密封牢固
·阀瓣依靠两个方向的压力来驱动(△P0.7/1.7 bar)
·符合所有的EC标准
概述
压差 0.7/1.7 -17 bar [1 bar = 100kPa]
粘度 65cST (mm2/s)
响应时间 100 - 1000 ms
与流体接触的阀体材料
确认与阀体接触的介质在允许使用的介质范围内
基本功耗 低功耗
阀体 黄铜 黄铜
阀芯套筒 不锈钢 不锈钢
动静铁芯 不锈钢 不锈钢
阀芯弹簧 不锈钢 不锈钢
密封圈 NBR NBR
阀瓣和结构 NBR NBR
阀瓣支架 CA CA
先导弹筒 CA -
轴垫圈 铜合金 铜合金
屏蔽环 铜 -
弹筒 - 无填充焊接AISI 430
底座 黄铜 黄铜
底座嵌块 - CA
导向环 - PTFE
产品选型指导
第1
步

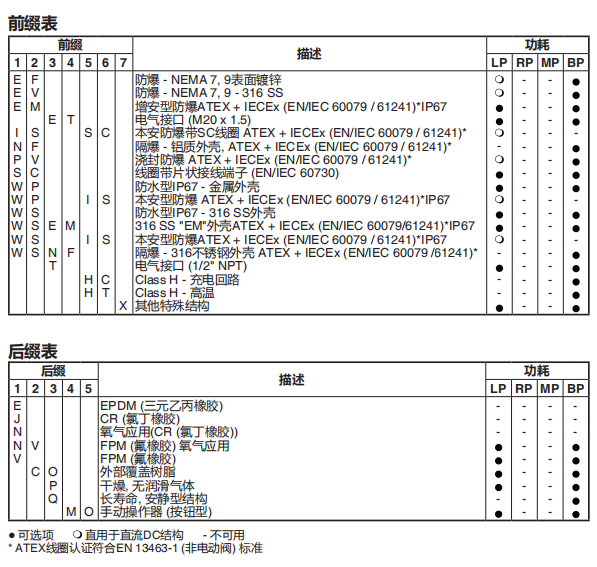

选择基本型号，包括代表螺纹标准的前缀字母,见上一页的参数表。
示例:B344A074
第2步
选择(组合)前缀,见上一页的参数表和本页的前缀表,注意符合相关的功耗等级。
示例: WSNF
第3步
选择(组合)前缀,见本页的后缀表,注意符合相关的功耗等级。
示例:Q
第4步
选择电压,见下页的标准电压。
示例:24V/ 50Hz
第5步

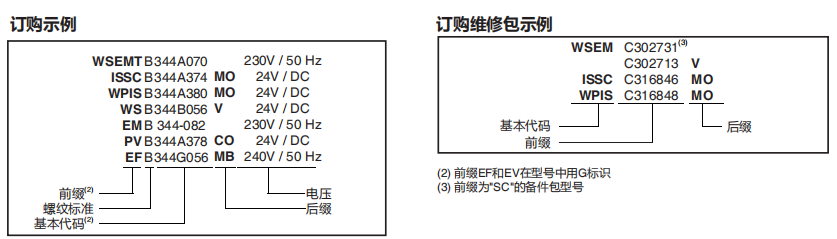

型号/订购号
示例:
WSNF B344A074 Q 24V/ 50 Hz
电磁阀温度范围
阀温度范围 阀的温度范围(TS)取决与密封件的材质,正常工作情况下的介质的性质(如:蒸汽)

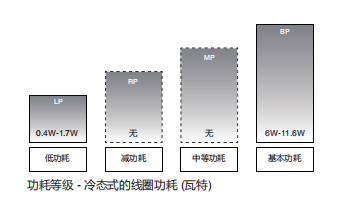

电磁头的温度范围 电磁头的温度范围取决于线圈的功耗等级(LP,RP,MP ,BP)和必须遵循的规范
温度范围 电磁阀整体的工作温度范围在上述两者的上下限之间
电气特性
线圈耐温等级 F
电气接线 片状端子
电气接线规范 ISO 4400(线径φ6-10 mm)
电气规范 IEC 335
标准电压 DC(=)24V - 48V;允许上下浮动 10%-15%
AC(~)24V - 48V -115V - 230V/50Hz;可提供其他电压或60Hz电压产品
可选项
·Ex mb (前缀"PV")有不同长度电缆
·符合"UL", "CSA"标准
·1/2"NPT(前缀"T")和M20 x 1.5(前缀"ET")电气接口(铝制或316SS)适用于钢制外壳
·线圈内置特殊的峰值抑流/整流电桥(四个二极管)
安装
·发货时附多种语言版本安装使用说明书
·无安装方向限制
·警告:在压力口和排气口之间必须保持压差,供气管和排气管必须无限制排布安装
·双线圈电磁阀结构其中一个线圈立即或者持续通电时,接通时间为介质是空气时0.3秒介质是流体时1秒
·标准接管螺纹B= NPT(ANSI 1.20.3)
·可提供相关认证
·Ex e mb(前缀"EM"):线圈防护外壳带有隔栏的电缆管道,外径7-12 mm并且内部及外部各有一个接地连接
