DWYER 投入式液位变送器

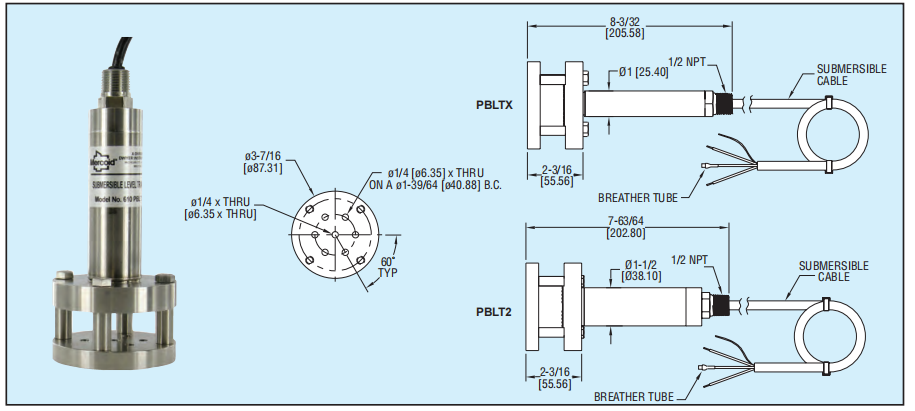

PBLT2、PBLTX系列投入式液位变送器

适合用于污液和泥浆，防雷电，本安型

PBLT2和PBLTX投入式液位变送器能够经久耐用地用于各种恶劣的应用场合。它们以大气压为参考点，测量槽罐内的压力来推算出高于探头的液位。采用了压阻传感器元件和316不锈钢外壳，适用于污水和泥浆等应用场合，大尺寸直径的316不锈钢膜片和结构能防止可能的堵塞或被液体中固体物损坏。

PBLT2采用了双避雷技术，外壳接地，电流冲击和闪电冲击（冲击保护不包括在保修条例中)。PBLTX是UL认证的本安型，当配备合适的防爆隔离栅可用于危险场合。

它还带有能承受270磅应力的带通气管的屏蔽电缆。通气管能自动补偿大气压变化可能会带来的误差。通气口采用了无需维护的过滤头可防止粉尘或水滴进入传感器。

技术指标

介质:兼容液体。

材质:316不锈钢，316L不锈钢,环氧树脂,线缆:ETFE或聚氨酯。

精度:满刻度的±0.25%(包括线性度,迟滞和重复性)。

温度范图:PBLT2:0-200°F (-18-93℃);PBLTX: 0-176°F(-18-80℃)。补偿温度范围:PBLT2: 0-180°F

(-18-82°C);PBLTX: 0-176°F(-18-80°C)。

温度影响:±0.02% FS/°F。

耐压:两倍的满量程。

电源:PBLT2:13-30 VDC，PBLTX:10-28 VDC。

输出信号:4-20mA DC，两线制。

响应时间:50毫秒。

回路电阻:900Ω。

电气连接:导线。

安装位量:投入槽罐中。

重量:4.3 lb (2.0 kg)。

电击保护:PBLT2:闪电和电流冲击保护，PBLTX:无。

认证:PBLT2:无，PBLTX: CE, cUL本安型Class l,Div.1,Groups A,B,C,D;Class ll,Div.1,Groups E,F, G; ClassⅢ,Div.1.(According to control drawing01-700797-00)。

功能

-316不锈钢的结构和ETFE线缆，有良好的抗腐蚀性能

-PBLT2型具备防雷电保护功能

-采用通气孔过滤头，无需维护

-PBLTX型为UL认证的本安防爆

-316不锈钢膜片传感面直径大，不会被堵塞，保护底座可防被损坏

应用

污废水:污泥坑，澄清池，沼气池;槽罐:化学储存罐;油罐;石灰浆池;污水池;水库。

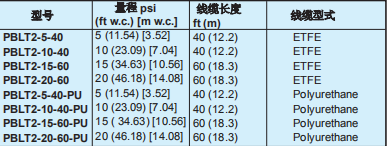

选项

本安型-将型号从PBLT2改为PBLTX订制量程或线缆长度-请咨询工厂

附件

MTL5041，本安隔离式

MTL7706，本安齐纳式

A-297,干燥过滤器,用于驱除通气管湿气来保护传感器。颜色变化代表干燥剂状态。

A-625，316不锈钢线缆挂件，对于带NPT安装选项，链接后很容易从应用场合拉出。
